Izārdījīju Samsung lāzer printeri ...

... un paskatījos kas tam lācītim vēderā.
Es kad ārdu, es izglītojos, patīk man kā bērnībā izārdīt un dažreiz salikt šīs "rotaļlieta".

Sumsug lāzer kombaina detaļas izklāsts:
1.-----------------------------------------------------------------

VHX1623-1 REV:A HR 06-20WST 95041702 14pin conector

PIN Symbol Function States 1 VSS GND - 2 VDD VCC +5V + 3 VO Contrast Adjustment +/- 4 RS Register Select H/L 5 R/W Read / Write H/L 6 E Enable Signal H/L 7 DB0 Data Bit 0 H/L 8 DB1 Data Bit 1 H/L 9 DB2 Data Bit 2 H/L 10 DB3 Data Bit 3 H/L 11 DB4 Data Bit 4 H/L 12 DB5 Data Bit 5 H/L 13 DB6 Data Bit 6 H/L 14 DB7 Data Bit 7 H/L 15 LED Backlight VCC +5V + 16 LED Backlight GND -

аналогично DV-16252S1FBLY/R ЖКИ 16x2
LCD paneli var izmantot, jo tādus bieži izmanto frekveņču, LCR, voltāžas, strāvas, jaudas mērītājos (multimetr). Pēc tam jāsaliek linkus ko atradīšu.
2.-------------------------------- --------------------------------
Panelis ar 7 slēdžiem...
SCX-4100 PANEL V0.2.2L PBA: JC92-01586A PVB: JC41-00232A

44pin mikroshēma SAMSUNG U615A 3C9228A21-QZ78 JPBS9JQ 8-BIT CMOS MICROCONTROLLERS
kvarcs 7,37Mhz

CN1 5pin un LCD1 14pin
Citur kā šai printerī neizmantosies, varbūt slēdži un kvarcs, bet stipri šaubos.
3.-------------------------------- --------------------------------
Galvenā printera kontrol plate, te ir sabāsts  - viss.

4.-------------------------------- --------------------------------

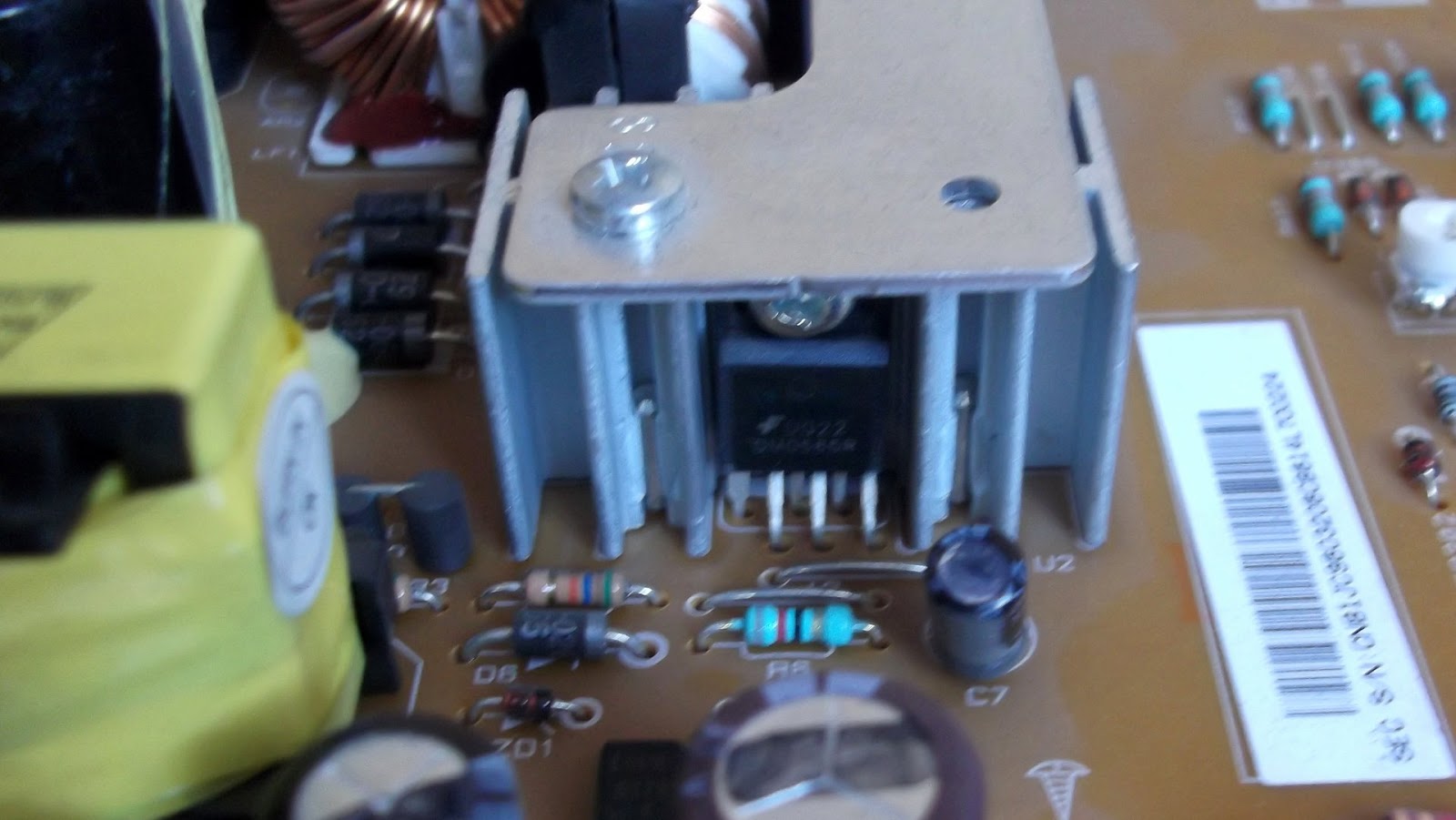

Barošanas bloks, un nezināju ka lāzer pulvera kartridža barojas ar augspriegumu (5 pievadi pa pāris 1000V).

 5.-------------------------------- --------------------------------
Galvenais motors kas grieza visu.

6.-------------------------------- --------------------------------
Optiskā iekārta.

7.-------------------------------- --------------------------------
Pulvera piecepējs - sildlampa uz 180 grādiem.

8.-------------------------------- --------------------------------
Lāzer pulvera kārdridža. 1036704
... un tagad tikai ieraudzīju, ka kārtridža ir bojāta - norauti zobrati!
Pamēģināšu pseido kārtridžas uzpildīšanu!
SAMSUNG SCX4100 SCX4100D3 SCX-4100 Toner Cartridge, pa 19$ būtu ticis pie lāreznieka, pasteidzos ar izjaukšanu.

9.-------------------------------- --------------------------------
Izgaismotāja līnija.

10.-------------------------------- --------------------------------
Samsung izmanti Canon skanera galviņu.

11.-------------------------------- --------------------------------
Skanera motors.

12.-------------------------------- --------------------------------
Pārējais ir izmests!
