Audio stereo pastiprināja IC. 6..20V P_out=4,6W 4omi
Analog: КА22062 Samsung, ТА7233Р , ТА7283АР Toshiba
Papildinu 7.maijā ... ir video ar atskaņošanas kvalitāti, varbūt šis 47uF jāsamazina uz 5uF, lai samazinātu BASS:
 |
| 7.maijs - pievienoju šo ieejas filtru un trošņi pazuda. Gribēju jau mest ārā! |
 |
| iejas filtra plate ar maiņrezistoriem |
 |
Radiators ir pietiekama lieluma, bet kad bija pašierosmi ultraskaņā
pret to varēja apdedzināties. |
 |
| 7. maijs - ieejas filtrs tika prasti veiksmīgi pielodēts-piestiprināts |
 |
Papildināts 4. maijā: shēma bija daļēji gatava, uztaisīju barošanas bloku ar ТВК-110ЛМ (TVK-110LM), diožu tilts, kondensators 4700uF 25V , tad stabilizācijas IC 7812 12V 1A, un šī mikrene. Kamēr nebija nekas pievienots pie 5 un 7, fons -80dB, bet kā kaut ko pieliek C2 un C3 (tikai) parādās fons un nekas nelīdz. Izmēģināju 25uF 50V, 1uF 63V K73-16, 0,022uF 100V K73-15A ... nekas nesanāca. Vienīgā iespēja uztaisīt no tās jaudīgu 10W skaņu signāla ģeneratoru 10Hz ... 100Khz.
FACK THIS IC! |
Papildināts 2015.g. novembris:
Meklēju tilta slēgumu - laikam nav paredzēta, jo ir nosliece uz pašierosmi un citiem trokšņiem. Troķšnu fonu atrisināju ar ieejas filtru, bet kā skan - man nepatika.

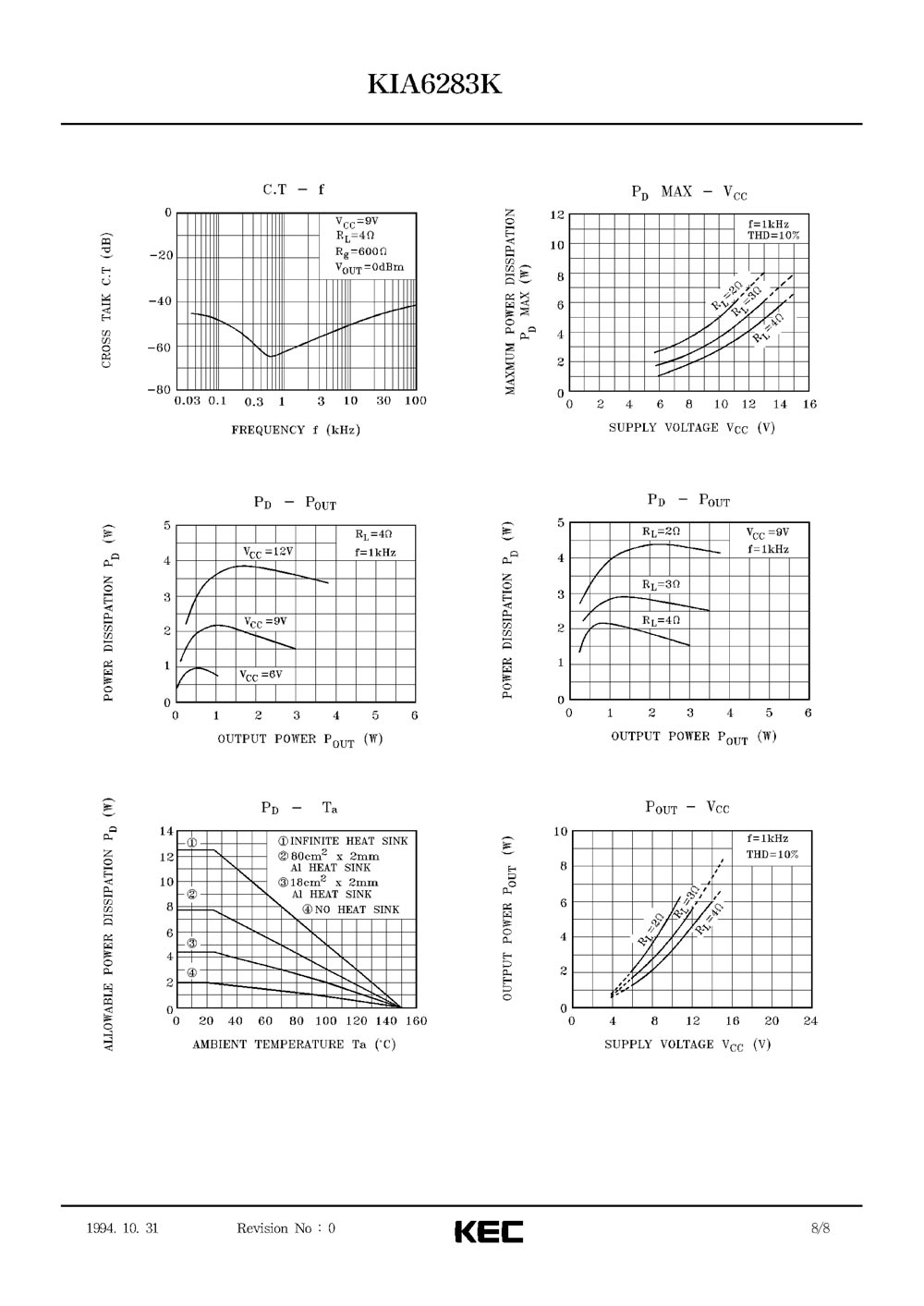

Интегральные микросхемы КА22062 и KIA6283 (Samsung), ТА7233Р и ТА7283АР (Toshiba) с идентичными схемами и параметрами выполнены в корпусах SIP4 с 12 выводами и представляют собой двухканальные усилители мощности низкой частоты. Предназначены для использования в кассетных магнитофонах, электрофонах, радио и телевизионных приемниках, другой аудиоаппаратуре среднего класса. Некоторые из основных параметров микросхем (выходные параметры для одного канала) следующие:
| Uccmin | 6 V |
| Uccmax | 15 V |
| Icc0(Uвх.=0) | 19 mA |
| Pвых.(13V/4Ω) | 4,5 W |
| Ку | 48 dB |
| ΔF | 30Hz-18KHz |
| Кг(Pвых.=0,1W,f=1KHz) | 0,2% |
| Rвых.nom | 4Ω |
